1. 总体概述

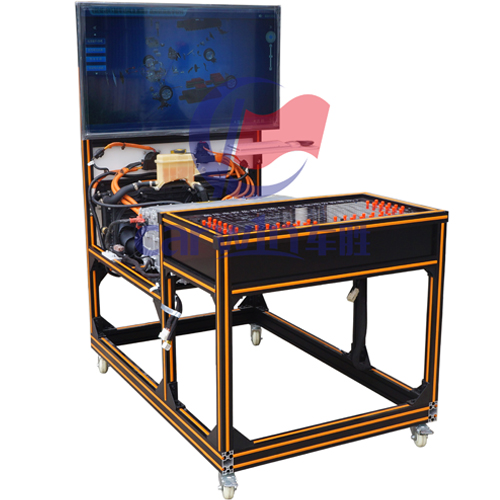

纯电动汽车高压控制系统实训台选用比亚迪e5纯电动汽车原车高压电控总成，真实地呈现了高压电控系统核心零部件之间的连接控制关系、安装位置和运行参数，实现纯电动汽车高压电控总成系统教学。

2. 设备组成

实训台包含以下主要配件：①高压电控总成*1套；②脚轮*4个；③直流充电口*1个；④交流充电口*1个；⑤冷却水壶*1套；

3. 功能描述

1） 高压电控总成采用比亚迪最新电控技术，高压电控总成包含电机控制器模块、车载充电器模块、DC-DC变换器模块、高压配电模块、漏电检测模块等；

2） 教学台后侧安装国标直流快充和交流充电口，交流充电口支持交流220VAC/7KW慢充，不支持380V交流充电；注意必须确保地线连接可靠；

3） 教学台具有4个测试工位，每个工位安装有4mm的红色和黑色测试端子，学生可在4个工位上同时对电信号进行测量，如电压信号、电阻信息、频率信号等；

4） 高压电控总成箱盖采用30mm厚透明亚克力板，可直观观察内部电子元件结构及线路连接；

5） 教学台设有交流充电接触器控制信号、主预充接触器控制信号等实车故障，方便教师实现智能教学；

6） 教学台配备故障设置和考核系统，实现故障设置与恢复，由教师设置故障，学员分析并查找故障点，故障点主要设置在低压控制线路，即保证高压系统安全，同时掌握实车故障处理能力；

7） 实训台检测面板丝印高压电控总成电路原理图，检测面板采用铝塑板材质；检测端子名称采用彩色字体丝印，并标注与原理图上线路连接关系对应的数字；

8） 高压电控总成有独立冷却循环系统，冷却系统由电子水泵、高压电控总成内部水道、散热器、水箱、电子风扇等组成，电子水泵和电子风扇采用直流12V电源驱动；

9） 实训台采用高强度国标铝型材制作，加以防撞胶条装饰，坚固耐用外观美丽，底部安装6个万向脚轮，脚轮带自锁装置，可以固定位置。

10) 实训台可与纯电动汽车电驱动系统实训台、纯电动汽车动力电池与管理系统实训台、纯电动汽车电控助力转向系统实训台、纯电动汽车电控助力转向系统实训台、纯电动汽车车身电器系统实训台进行互联互动，进行联动式教学；

4. 技术特性

1） 台架尺寸：长1.1m*宽2m*高1.4m

2）框体材质：国标工业铝型材/磨砂氧化

3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀

4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）

5） 侧面板材质：防静电复合板（耐候、耐腐蚀、高强度、耐高温）

6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保

7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击。

8） 优质多股镀锡铜线

5. 实训项目

1） 了解高压电控总成工作原理；

2） 了解高压电控总成四合一技术先进性和优点；

3） 了解直流充电升压模块工作原理；

4） 熟练掌握钳型数字万用表在控制系统高压大电流的测量方法；

5） 熟悉高压电控总成工作过程直流母线电压/电流和三相交流电压/电流变化关系；
