一、产品简介

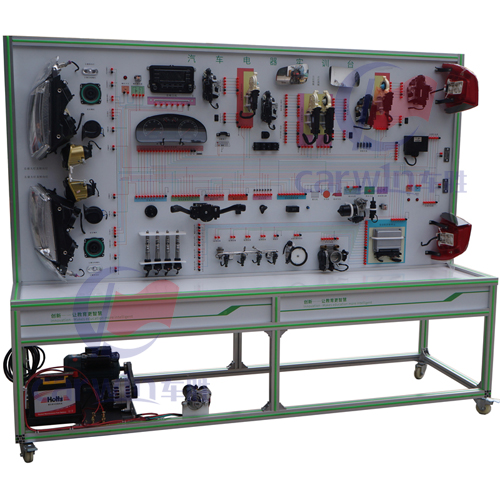

本实训台采用帕萨特B5汽车整车电器系统实物为基础，充分展示汽车发动机电控（含点火和喷油）系统、仪表系统、灯光系统、雨刮系统、喇叭系统、电动车窗系统、电动门锁、电动后视镜、音响系统、起动系统和充电等系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车整车电器系统理论和维修实训的教学需要。

二、基本功能

1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。整车电器实训台、新能源汽车教学设备

2.接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车汽车发动机电控（含点火和喷油）系统、仪表系统、灯光系统、雨刮系统、喇叭系统、电动车窗系统、电动门锁、电动后视镜、音响系统、起动系统和充电等汽车电器各系统的工作过程。

3.示教板面板采用高级材料具有耐磨、防潮、耐污染、耐腐蚀、不褪色等特点。面板有彩色电路图、插接件标识图、数字化参数显示等内容。学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。

4.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。

5.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。

6.配备智能无线故障设置与考核系统

三、技术规格

1.外形尺寸：2400×700×1900mm(长×宽×高)

2.外接电源：交流220V±10%50Hz

3.工作电压：直流12V

4.工作温度：-40℃～+50℃

四、实训目的

1、汽车电器理论和维修实训的实训教学

2、汽车电器各模块的结构与原理认知教学

3、汽车电器故障模拟诊断与排除教学

4、汽车职业技能鉴定考核教学
