一、总体要求

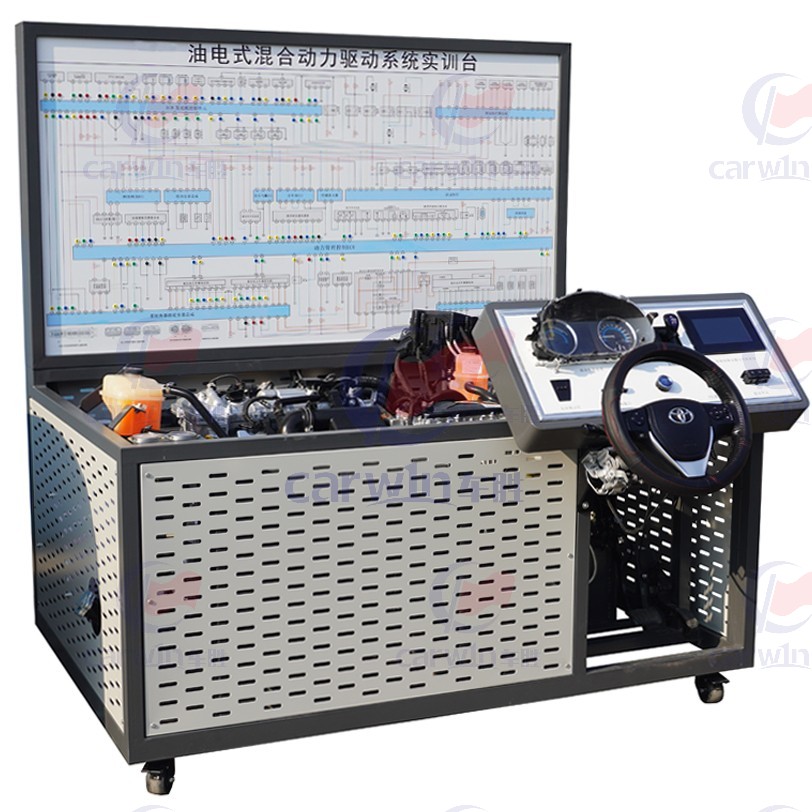

1.实训台以采用原车油电式混合动力系统，包括发动机动力总成、HV动力电池组、电池管理单元、变频器总成（升压转换器、DC/DC转换器）、电源控制ECU、混合驱动桥（MG1、MG2及行星组件）等，可对混合动力系统和混合驱动桥进行起动、加速、减速等工况的实践操作，真实展示混合动力系统的组成结构和工作过程。适用于对混合动力系统维修实训的教学需要。
二、设备组成要求
1.实训台至少包含以下主要配件：① 混合动力系统控制单元*1个； ② 移动台架*1台； ③ 变频器总成*1台； ④ 发动机总成*1套；⑤ 动力电池总成*1套；⑥驱动桥总成*1套；⑦电源控制单元*1个；⑧防盗控制单元*1个；⑨变速器控制单元*1个；⑩换挡杆总成*1个；⑪组合仪表总成*1套；⑫多功能显示器总成*1套；⑬维修塞*1个；⑭制动总泵*1个；⑮散热器总成*1套；⑯油箱*1个。
三、功能要求
1.真实可运行的油电式混合动力系统，可充分展示混合动力系统的组成结构和工作过程。原车电子线控换档总成，当前的换档杆位置可通过换档位置指示器进行确认；
2.实训台面板上安装有真空压力表及燃油压力表，可实时观察发动机运行状况；面板上打印有完整彩色电路原理图，可直观对照电路图和混合动力系统实物，认识和分析控制系统的工作原理；
3.实训台面板上安装有检测端子，可检测各传感器、执行器、发动机控制单元、混合动力单元、电源控制单元等动态或静态参数，如电阻、电压、电流、频率信号等；
4.实训台安装有诊断座，可连接汽车诊断仪，对各电控系统进行故障码读取、故障码清除、数据流读取等自诊断操作；
5.配原车油门踏板及刹车系统，可进行启动或倒车、一般行驶、全速行驶、减速或制动和停车等工况运行，可观察在相应工况下的能量流动方向以及电动机、发动机以及发电机的运行状态，动态展示汽车混合动力系统的工作过程；
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置；
7.实训台采用≥1.5mm 厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑、丝印；主体框架采用钢结构焊接，表面采用防静电喷涂工艺处理，系统部件通过激光切割和数控加工结构件，配置带锁止功能的万向静音脚轮。
8.实训台配备智能触屏故障设置和考核系统，由教师设置故障，学员分析并查找故障点，掌握实车故障处理能力。
▲9.上位机系统采用7寸电容触摸液晶显示屏，分辨率800*480PPI，亮度300nit，显示屏有效显示尺寸150*80mm，flash容量128M，运行内存512K，主控频率200M；（此项参数需提供国家认证认可的第三方检测机构出具的检测（检验)报告及该报告在国家市场监督管理总局全国认证认可信息公共服务平台http://cx.cnca.cn/查询有效截图进行佐证）
10.下位机驱动硬件：采用国产单片机作为处理系统，输入电源5-32VDC宽电压，故障设置包含8路断路、8路短路、8路虚接，最大输入电流5A。
11.模式1：可单独设置每路故障断路、短路、虚接故障或一键恢复、一键断路、一键短路、一键虚接故障，设置完成后开始训练，进入训练计时，故障分析检测完成后在终端输入检测的故障，系统会自动统计训练所用时间与判断故障的对错。
12.模式2：选择初级、中级、高级，选择完成后系统会根据输入的级别自动设置故障数量，设置好挑战时间即开始进入倒计时，学生挑战完成后输入检测的故障，系统会自动统计挑战所用时间与判断故障的对错并给出响应的分数。
13.手动考核：进入需要登录密码，登录后设置考核时间，可单独设置每路故障断路、短路、虚接故障或一键恢复、一键断路、一键短路、一键虚接故障，设置完成后开始考核进入倒计时，学生考核完成后输入检测的故障，系统会自动统计考核所用时间与判断故障的对错并给出相应的分数。
14.自动考核：进入需要登录密码，登录后设置考核时间，系统会自动设置故障数量并进入倒计时，学生考核完成后输入检测的故障，系统会自动统计考核所用时间与判断故障的对错并给出相应的分数。
15.设置：可设置显示屏显示的亮度与系统音量，故障设置：输入密码登录后可设置8路故障的名称。
四、技术参数要求
1.台架尺寸：长1800×宽1200×高1800（mm）。
2.框体工艺材质：主体需采用≥1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑、丝印。
3.主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀。
4.系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制而成）。
5.侧面板材质：采用钢结构焊接，表面采用防静电喷涂工艺处理，系统部件通过激光切割和数控加工结构件。
6.测试孔：4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍。
7.承重轮：带锁止功能的万向静音脚轮。
8.发动机基本参数：
发动机排量（ml）：≤1798。
最大马力（Ps）：≤99。
最大功率（KW）:≤73。
最大功率转速（rpm）：≤5200。
最大扭矩（Nm）：≤142。
最大扭矩转速（rpm）：≤4000。
发动机特有技术：VVT-i 。
燃料形式：油电混合。
电动机总扭矩（Nm）：≤207。
变速箱类型：电子无级变速箱（E-CVT）。
五、实训项目要求
1.新能源汽车的分类和技术特点认知。
2.混合动力汽车的特点认知。
3.混合动力汽车的基本结构认知。
4.各总成零部件的名称和功能认知。
5.驱动传动系统技术特点认知。
6.混合动力汽车故障分析与诊断。
7.油电混合发动机各传感器实验。
8.HV蓄电池充放电实验。
9.变频器顺逆变实验。
