1. 总体概述

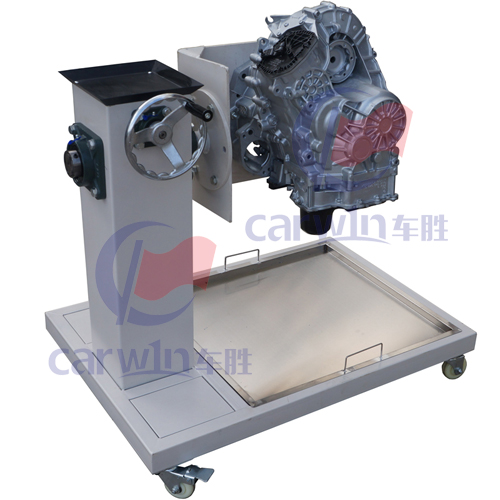

拆装翻转台以大众七速干式双离合自动变速器总成(附件齐全，易于拆装)，并装在专用翻转架上，采用减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配，可清楚了解内部的结构与功能，掌握变速器的构造和原理。

2. 设备组成

实训台包含以下配件：①变速器总成*1个；②接油盆*1个；③手柄轮*1个；④翻转架主体*1个。

3. 功能描述

1） 把变速器总成固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；

2） 采用变速器总成，所有附件齐全完整，学员可在拆装台架上进行变速器拆装和修理的实操，充分满足变速器解体、装复、调试、检验全过程的要求；

3） 大面积接油盘，做到工具、废油、零部件不落地，培养良好的工作习惯；

4） 翻转架采用高强度国标钢结构，确保有足够的承重能力，确保拆装时的安全需要；

5） 工业造型，结构合理，美观大方，坚固耐用；

6） 移动脚轮中有2个为定轮2个为万向轮（带锁定装置），方便移动和稳妥固定。

4. 技术特性

1） 台架尺寸：长1m*宽0.7m*高0.8m

2） 框体材质：采用国标管材，无缝焊接，整体构造合理、美观；台架表面经过焊接、打磨、抛光、磷化处理、静电喷涂、高温烘烤等一系列工艺加工完成，漆面坚固美观

3） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击。

5. 实训项目

1） 变速器拆装实训；

2） 变速器大修工艺实训；

3） 变速器结构与原理认识实训；

4） 变速器静态检测实训等；
